这篇文章我们来简要的介绍一下Pygmy-E单片机使用的I2C通信接口，主要内容是通信协议的描述，框图的讲解，以及相关寄存器的介绍等等。本文介绍的时候，尽量把它和主流的STM32单片机对比，这样大家可以对两个I2C的外设都有更清晰的认识。其中红色框框选出来的关键字属于Pygmy-E单片机支持的I2C，绿色框框选出来的属于STM32F030C8T6这款单片机。

1. 传输速度

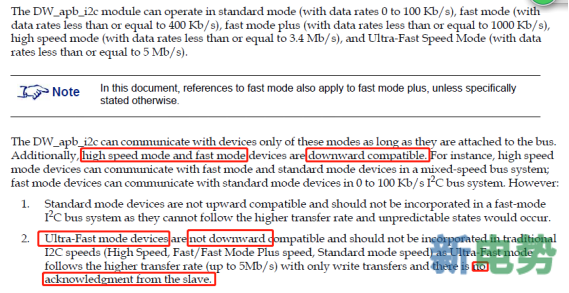

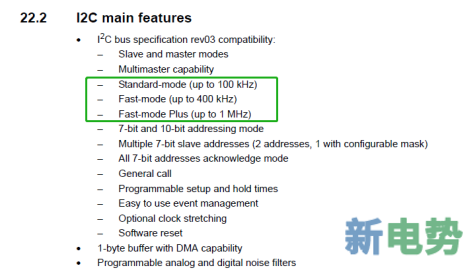

和主流的STM32单片机一样，Pygmy-E系列的单片机的I2C接口，一样支持不同的传输速度，从而适配不同的外设和场景诉求。

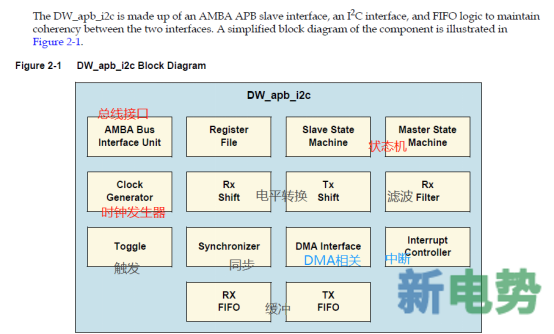

2. 组成框图

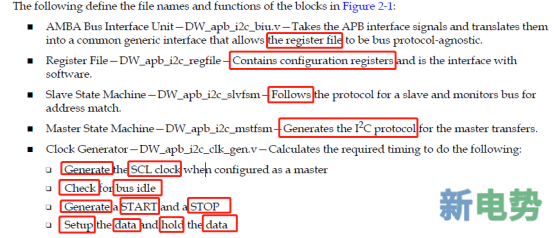

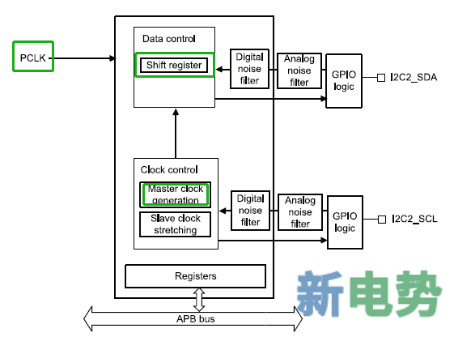

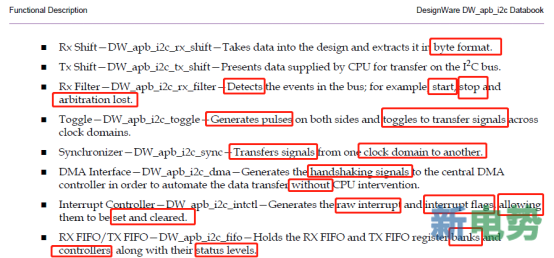

从框图上来看，两种类型的I2C接口组成单元是类似的。要实现I2C协议相关的信息收发功能，首先必须要有这些相应的功能；再一个，按照这样的模块进行对整个功能模块进行切分，可能在电路设计上相对最为简单。但是整体上，还是STM32这款单片机对I2C各个组成模块及其相互之间的关系描述得更加清晰。

3. 开始信号和信号传输信号

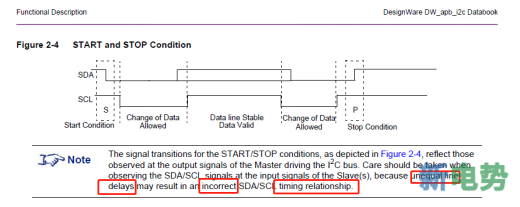

I2C通信协议，开始信号和结束信号，是在SCLK为低的时候，通过SDA这个引脚的变化来产生的。 SDA由高到低的时候，是start信号；SDA由低到高的时候，是STOP信号。那么既然这两个信号是开始和终止信号，那么在信号传输的过程中一定要避免这样的信号出现。那么从协议上看，在数据传输的过充中，数据信号的采样（保持不变）只能是在SCL为高电平的时候，数据信号的改变只能是在SCL电平为低的时候。另外为了避免，在SCL为高的时候，万一SDA的信号发生了变化，可以适当配置SDA和相对于SCLK信号的先发和延后时间。这个误识别的诱发因素会很多，比如布线的时候，如果不是等长线，就有可能导致默认配置的先发和延后时间失去作用。Pygmy-E单片机和STM32单片机都提供了相应的寄存器来配置这个时间。

从这个方面上来看，两款I2C电路基本是一致的，只是配置延时时间的寄存器可能是不一样的。

4. 寄存器

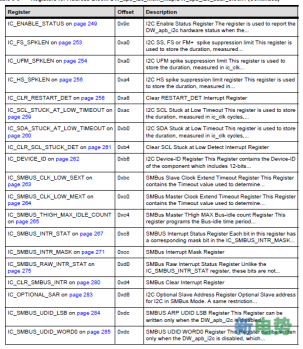

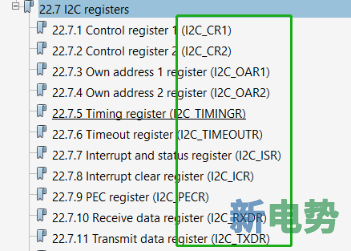

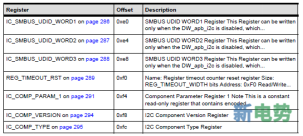

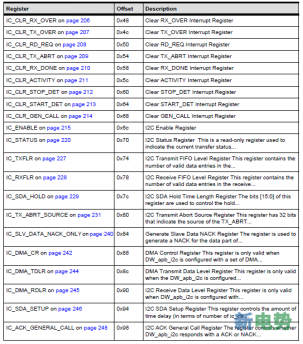

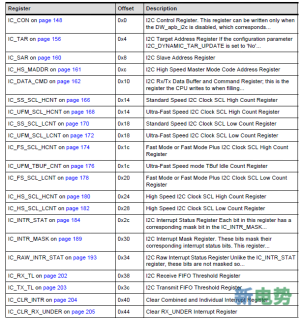

下面是配置两款I2C接口时所使用的寄存器，大家从图上可以看出，Pygmy-E系列的单片机I2C接口所需要配置的寄存器非常复杂，总计有68个寄存器需要配置。相比之下，STM32单片机所需要配置的寄存器就要少很多，明显感觉易用性更好。Pygmy-E单片机的I2C接口使用这么多的寄存器好处也当然是有的，它可以帮助我们对I2C接口模块有相对更为深入的理解。但是需要我们对I2C通信协议以及相关的应用非常熟悉才行，否则这么多的寄存器相当容易把开发者搞晕。

5. 从地址

两个I2C接口模块，都支持7位和10位地址协议。接口的通用性上都差不多。具体的通信内容的格式，这里就不在进行比较了。

对上述几个关键的方面进行比较后，我们基本上可以感觉到，相比STM32f030C8T6这款单片机，Pygmy-E单片机的I2C接口使用起来难度相对较高。但是它数量庞大的寄存器，同时增强了使用它时的灵活度。两款接口应该是各有所长，但是从通用性上而言，STM32的I2C接口可能会更加友好。
